Контрактные обязательства по сооружению заходов ВЛ 500 кВ на ПС Енисей (общей протяженностью 3,9476 км):
- Заход ВЛ 500кВ Енисей-Красноярская 1 (=1058,2м);
- Заход ВЛ 500кВ Енисей-Красноярская 2 (=957,7м);
- Заход ВЛ 500кВ Красноярская ГЭС-ПС Енисей 1 (=981,5м);
- Заход ВЛ 500кВ Красноярская ГЭС-ПС Енисей 2 (=950,2м).
Строительство ведется в пригородной зоне города Красноярска, в Емельяновском районе, в центральной части Красноярского края.
ВЛ 500кВ Красноярская ГЭС-ПС Красноярская № 511 со стороны Красноярской ГЭС на ПС Енисей выполняется по постоянной схеме с образованием новой ВЛ 500кВ Красноярская ГЭС-Енисей №1.
ВЛ 500кВ Красноярская ГЭС-ПС Красноярская № 512 на ПС Енисей с образованием двух новых ВЛ 500кВ Красноярская ГЭС-Енисей №2 и ВЛ 500кВ Енисей- Красноярская №2.
Проектируемые заходы ВЛ 500кВ пересекает проектируемую ВЛ 220кВ Енисей – Абалаковская и проектируемую ВЛ 10кВ ПС КИСК-ПС 500кВ Енисей.

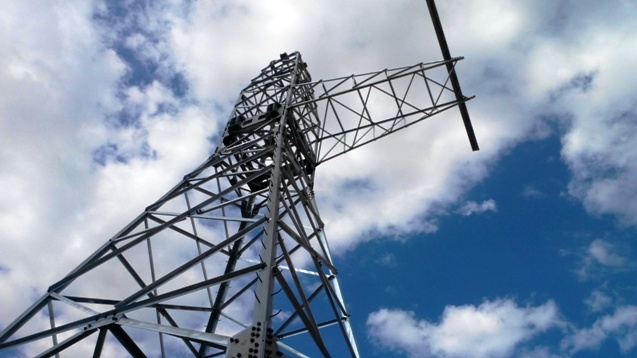

Конструктивное исполнение ВЛ предполагает использование в ачестве анкерно-угловых металлических трехстоечных опор типа У2, У2Т, У2К. В качестве промежуточных опор на проектируемых заходах ВЛ 500кВ приняты металлические свободностоящие опоры ПС 500-3 по серии 3539тм.
Фундаменты железобетонные приняты унифицированные по серии 3.407-115.
На проектируемых заходах ВЛ 500кВ Красноярская ГЭС-Енисей №1 на ПС 500кВ Енисей в качестве фазного провода выбраны неизолированные сталеалюминиевые провода марки АСКС500/64 по три провода в фазе.
На проводах АСКС 500/64 в пролетах устанавливаются внутрифазные распорки-гасители типа 3РГД, производства ЗАО «Астон-Энерго». В шлейфах анкерно-угловых опор распорки типа РУ.
Грозозащитный трос - сталеалюминиевые провода марки АСКС70/72.
На заходе ВЛ 500кВ Красноярская ГЭС-Енисей №2 и ВЛ 500кВ Енисей-Красноярская №2 в качестве грозозащитных тросов подвешивается грозотрос марки ОКГТ.
Применяются стеклянные изоляторы марки ПСД70Е, ПСВ120Б, ПСВ210А, арматура – прессуемая.
Транспозиция.
На проектируемом заходе ВЛ 500кВ Енисей – Красноярская 2 предусмотрена скрутка фаз, для выхода на фазировку ПС Енисей. Для этого используются две транспозиционные опоры типа У2+12Т и типа У2+12Тм.
